中雙鏈刮板機、邊雙鏈刮板輸送機、中單鏈輸送機有什么不同？（圖）

文章出處：責任編輯：查看手機網址

掃一掃!

中雙鏈刮板機、邊雙鏈刮板輸送機、中單鏈輸送機有什么不同？（圖）

掃一掃!

人氣：-發表時間：2017-10-10 08:00【大中小】

嵩陽煤機生產的煤礦井下用刮板輸送機從結構形式上可分為軋制和整體鑄焊兩種形式，從刮板鏈形式可分為：中單鏈、中雙鏈、邊雙鏈三種形式，嵩陽煤機先為大家說明下什么是中單鏈（SGD）、中雙鏈（SGZ）和邊雙鏈（SGB）型刮板輸送機。

執行標準：MT/T105-2006《刮板輸送機通用技術條件》軋制槽幫和冷壓槽幫的刮板輸送機型號編制方法如下：

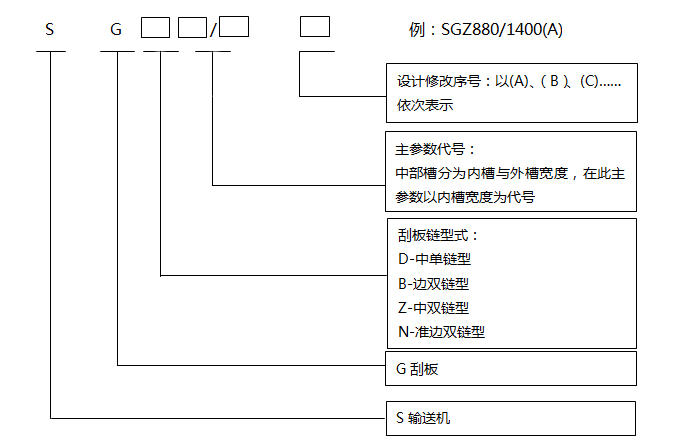

刮板輸送機型號編制方法

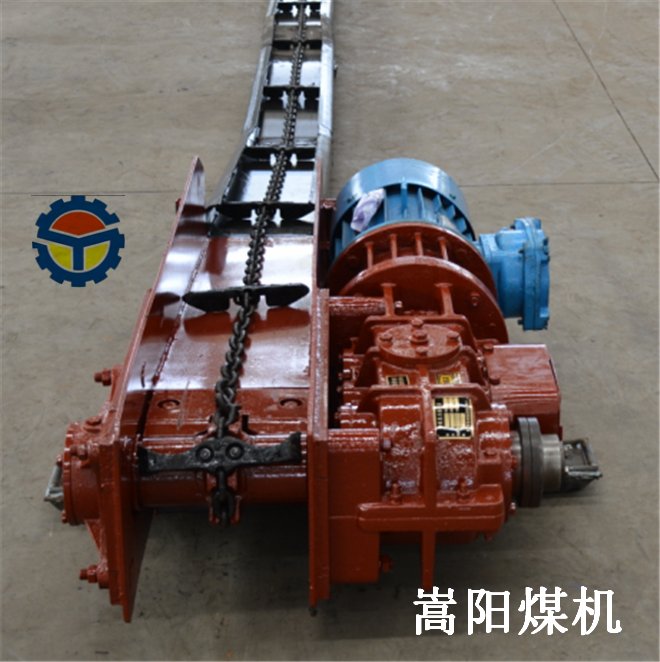

中單鏈型刮板輸送機:刮板在中部槽內起導向作用，刮板上的鏈條位于刮板中心的刮板輸送機。

中單鏈型刮板輸送機

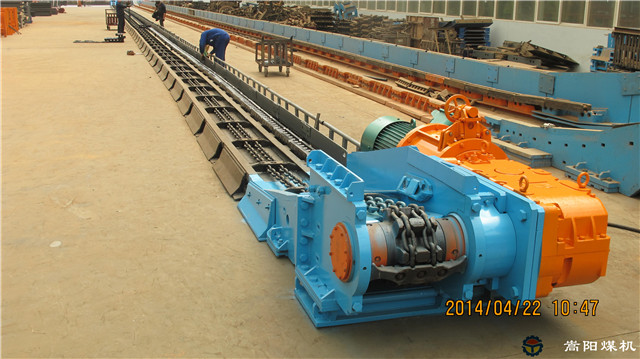

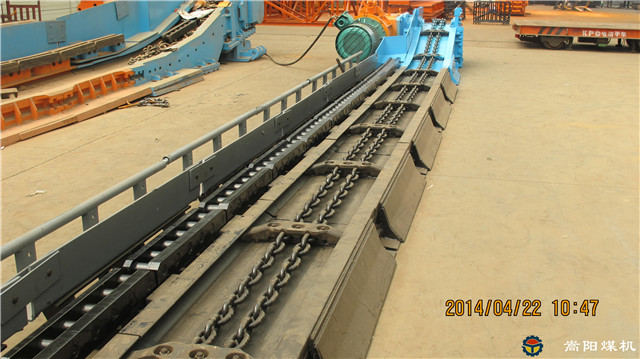

中雙鏈型刮板輸送機:刮板在中部槽內起導向作用，刮板上的兩股鏈條中心距不大于中部槽寬度的20%的刮板輸送機。

中雙鏈型刮板輸送機

中雙鏈刮板機

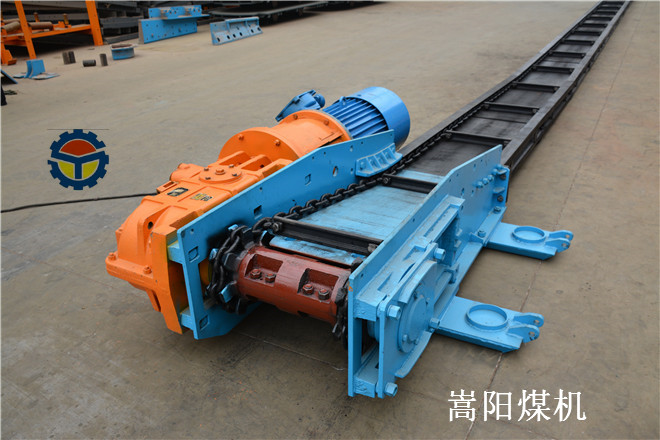

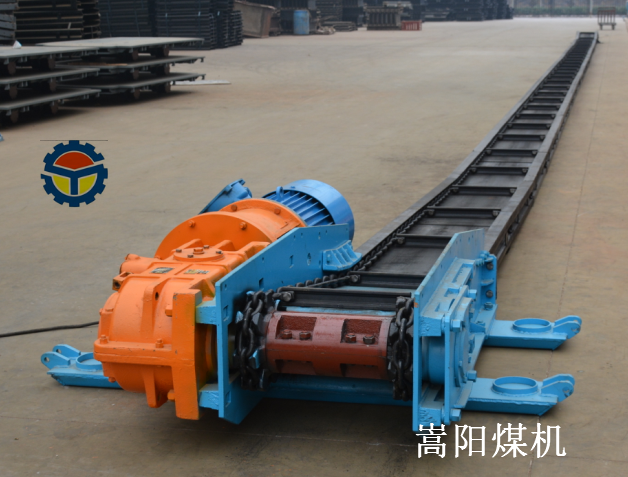

邊雙鏈型刮板輸送機:鏈條和連接環在中部槽內起導向作用，刮板上的鏈條位于刮板兩端的刮板輸送機。

邊雙鏈型刮板輸送機

邊雙鏈刮板機

嵩陽煤機提供的煤礦常用單雙鏈刮板輸送機型號技術參數，SGB，SGD，SGZ煤礦用刮板機,單雙鏈條刮板輸送機,煤礦井下巷道用刮板輸送機主要用于煤礦井下緩傾斜薄煤層及中原煤層采煤工作面輸送煤炭。本產品具有運輸力強、傳動平穩、結構簡單、裝拆方便、易于維護、安全可靠等特點，其型式、尺寸和主要技術性能符合MT/T105-93《礦用刮板輸送機型式與參數》的規定。

型號	設計長度	輸送量(t/h)	鏈速(m/s)	裝機功率	圓環鏈規格	中部槽規格
SGD40/5.5V	40	40	0.5	5.5	板式鏈	2000×237×330
SGD280/7.5	40	30	0.63	7.5	10×40-B	1200×280×125
SGD280/11	60	30	0.63	11	10×40-B	1200×280×125
SGD320/17B	80	40	0.59	17	14×50-B	1200×320×150
SGD320/18.5	80	40	0.59	18.5	14×50-B	1200×320×150
SGD320/22	100	40	0.59	22	14×50-B	1200×320×150
SGD420/22	80	60	0.66	22	14×50-C	1200×420×150
SGD420/30	100	80	0.66	30	18×64-B	1200×420×150
SGB320/18.5	80	40	0.59	18.5	14×50-B	1200×320×150
SGB420/22	80	80	0.88	22	14×50-B	1200×420×150
SGB420/30	100	80	0.88	30	14×50-B	1200×420×150
SGB520/30	100	100	0.88	30	14×50-B	1200×520×150
SGB420/40X	100	100	0.86	40	18×64-B	1500×420×180
SGB520/40	100	120	0.86	40	18×64-B	1500×520×180
SGB620/40T	100	150	0.86	40	18×64-B	1500×620×180
SGB620/80T	160	150	0.86	2×40	18×64-C	1500×620×180
SGB630/150C	200	250	0.86	2×75	18×64-C	1500×630×190
SGB630/180	150	400	0.92	2×90	22×86-C	1500×630×222
SGD630/180	150	400	0.92	2×90	26×92-C	1500×630×222
SGD630/220	150	400	1.07	2×110	26×92-C	1500×630×222
SGB630/220	150	450	1.0	2×110	22×86-C	1500×630×222
SGZ630/220	150	450	1.0	2×110	22×86-C	1500×630×222
SGZ630/264	200	450	0.95	2×132	22×86-C	1500×630×222
SGZ730/220	180	500	1.0	2×110	22×86-C	1500×730×222
SGZ730/264	200	500	1.12	2×132	22×86-C	1500×730×222
SGZ730/320	200	700	0.95	2×160	26×92-C	1500×730×275(鑄焊)
SGB764/264	150	600	1.12	2×132	22×86-C	1500×764×222
SGZ764/264	150	600	0.95	2×132	26×92-C	1500×764×222
SGZ764/320D	200	700	0.95	2×160	26×92-C	1500×764×300(鑄焊)

注：可根據用戶要求設計制作刮板輸送機
