嵩陽煤機上次和大家探討了帶式轉載機和帶式輸送機的區別，除了嵩陽煤機之外，國內目前能生產帶式轉載機的企業不多，在網絡上有廠家甚至拿著嵩陽煤機生產的刮板轉載機的圖片代替帶式轉載機進行展示，這就貽笑大方了, 今天應廣大煤礦的要求，我們來普及一下帶式轉載機和刮板轉載機的區別。

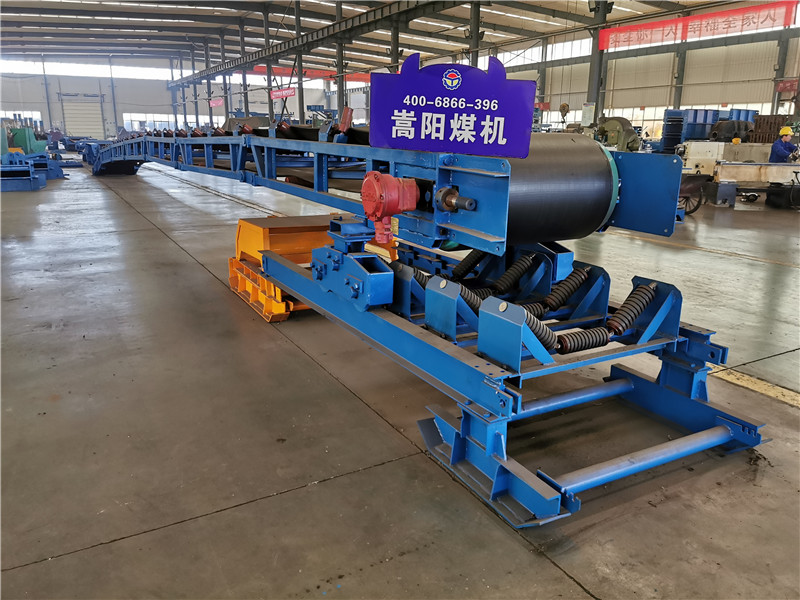

嵩陽煤機生產的煤礦用帶式轉載機

帶式轉載機全稱是煤礦用帶式轉載機，拼音簡稱DZQ，其中D代表：帶式輸送機，Z代表：轉載機，Q代表：橋式。我們就以嵩陽煤機生產的DZQ 100 / 85 / 45煤礦用帶式轉載機為例：

DZQ 100 / 85 / 45中D的含義是:帶式輸送機

DZQ 100 / 85 / 45中Z的含義是:轉載

DZQ 100 / 85 / 45中Q的含義是:橋式

DZQ 100 / 85 / 45中100的含義是:帶寬1000mm

DZQ 100 / 85 / 45中85的含義是:輸送量850t/h

DZQ 100 / 85 / 45中45的含義是:功率45KW

帶式轉載機主要用于煤礦井下煤炭掘進機械化作業使用，前端搭載掘進機，后端搭載帶式輸送機，起到中間轉載的作用。

帶式轉載機的組成：由機頭、機身、機尾、支撐小車等部分組成。

1.機頭部：由機頭架、受料斗、連接部、清掃器、改向滾筒及上下托輥組成。

2.機身部分：由前端機身和中部機身組成，前端機身由機架、上下托輥組成；中部機身也由機架、上下托輥組成，共4節，每節長3米，機身部分是煤炭等物料運輸?shù)闹饕袚?dān)部分。

3.機尾部：由機尾架、隔爆油冷式電滾筒、落料擋板、刮起泥裝置組成，長度大概2米左右。

4.支撐小車：由水平轉架構、垂直轉架、車輪等組成；通過軸連在機尾架上。工作時，車輪在輸送機軌架上滾動。當機器發生偏移時，機尾架沿軸回轉。當機器上下起伏時，轉架沿軸回轉，以保證小車輪有效著軌。

水平轉架上的孔組，可以調節車輪軌距，調節后車輪凸緣內距。

嵩陽煤機生產的煤礦用帶式轉載機

刮板轉載機全稱是順槽用刮板轉載機，也叫橋式轉載機，拼音簡稱SZZ，主要用于高產、高效綜合機械化工作面順槽轉載輸送煤炭，可與工作面刮板輸送機、帶式輸送機配套使用,使用時將轉載機的機頭小車搭接在帶式輸送機機尾上作整體運動,從而使轉載機隨工作面輸送機的推移步距作整體調整,煤炭由刮板輸送機經刮板轉載機而轉載到可伸縮帶式輸送機上。

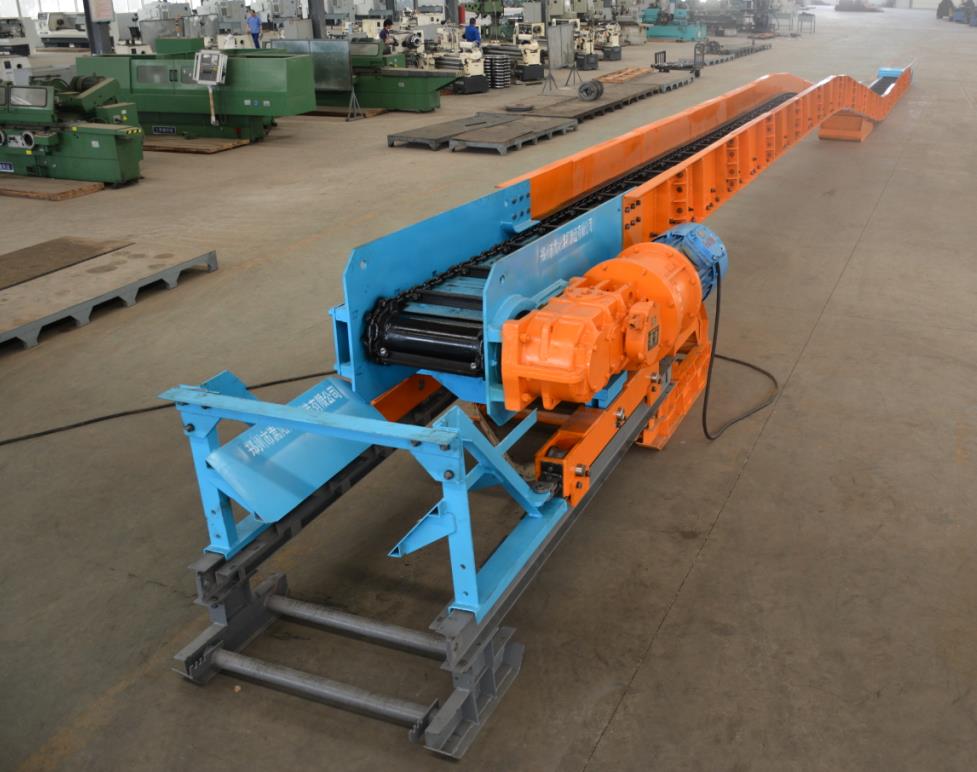

嵩陽煤機生產的煤礦用刮板轉載機

刮板轉載機的組成：由機頭傳動部、中部溜槽、機尾部以及緊鏈裝置等組成。

 1.機頭傳動部：主要由機頭部分和動力部組成。機頭部分由鏈輪軸組、機頭架、護板、配重塊、撥鏈器等組成。

 2.中部溜槽：由中部槽、凹凸槽、過渡槽、以及刮板鏈等組成。

    a.中部槽：分為懸空段中部槽、落地段中部槽、及開天窗中部槽，它們采用將高強度耐磨材料的中板與槽幫沿、側板和擋板焊成一體的箱型結構，提高了強度和剛度。

    b. 凸凹槽：用來完成起橋段，及懸空段的角度變化。

    c.過渡槽：整體焊接箱型結構，用于完成與破碎機的聯接。

3.機尾：由機尾架、機尾軸組、撥鏈器、壓板等組成。

    a.機尾架為前開口式結構，機尾軸組可整體裝卸。

    b.機尾軸組為合金鋼整體鍛造鏈輪。

4.緊鏈裝置：是閘盤緊鏈器，主要由手輪、絲杠、鉗臂、保持架、閘塊組成。右旋手輪由絲杠將導套及傳動塞推開，兩個鉗臂各繞保持架上的銷軸轉動，使兩個閘塊的間隙變小，完成緊鏈制動過程。

通過上面的介紹可以看出帶式轉載機和刮板轉載機雖然名字很相似，但組成部件是有很大區別的，雖然都是起轉載作用，但所搭接的設備有很大區別。

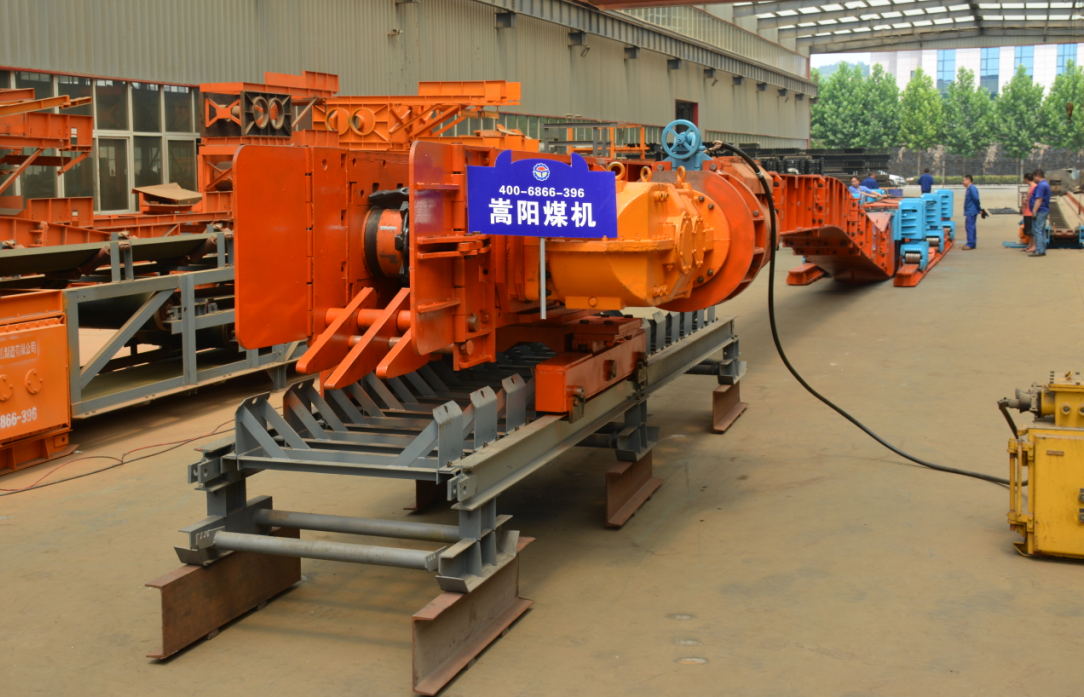

嵩陽煤機生產的煤礦用刮板轉載機

今天有關帶式轉載機、刮板轉載機以及上次介紹的帶式輸送機的區別，嵩陽煤機就介紹到這里，希望對大家有所幫助。
