800皮帶機傳動滾筒選型之嵩陽煤機推薦

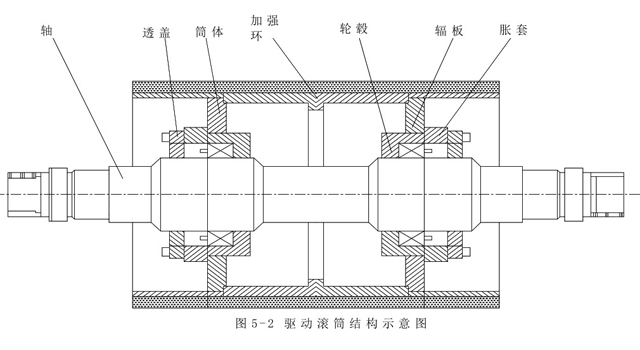

根據所選皮帶機傳動滾筒的安裝尺寸知，最小軸徑d為130mm,根據定位和裝配的要求確定軸的各段直徑和長度,安裝軸承的軸徑為142mm,同時選定軸承座代號為DIIIZ1312，具體尺寸見《機械設計手冊》單行本，軸承，初步選過渡段軸徑為158mm。

由于與軸相配合的傳動滾筒所傳動的功率較大，所以采用脹套連接，與脹緊套結合的軸段的軸徑為170mm，取安裝筒體的軸段直徑為178mm。

根據所選軸承和軸承座的安裝尺寸，初選軸承段軸長為250mm,過渡段軸長初步定為145mm,根據滾筒尺寸可以算出與滾筒連接的軸段長度為950mm,安裝脹套的軸段長為75mm,根據所選聯軸器型號，與聯軸器相連的軸長取250mm。
