刮板機，也稱為刮板輸送機，主要用于煤礦井下緩傾斜薄煤層及中原煤層采煤工作面輸送煤炭。本產品具有運輸力強、傳動平穩、結構簡單、裝拆方便、易于維護、安全可靠等特點，其型式、尺寸和主要技術性能符合MT/T105-93《礦用刮板輸送機型式與參數》的規定。

主要部分結構、性能說明

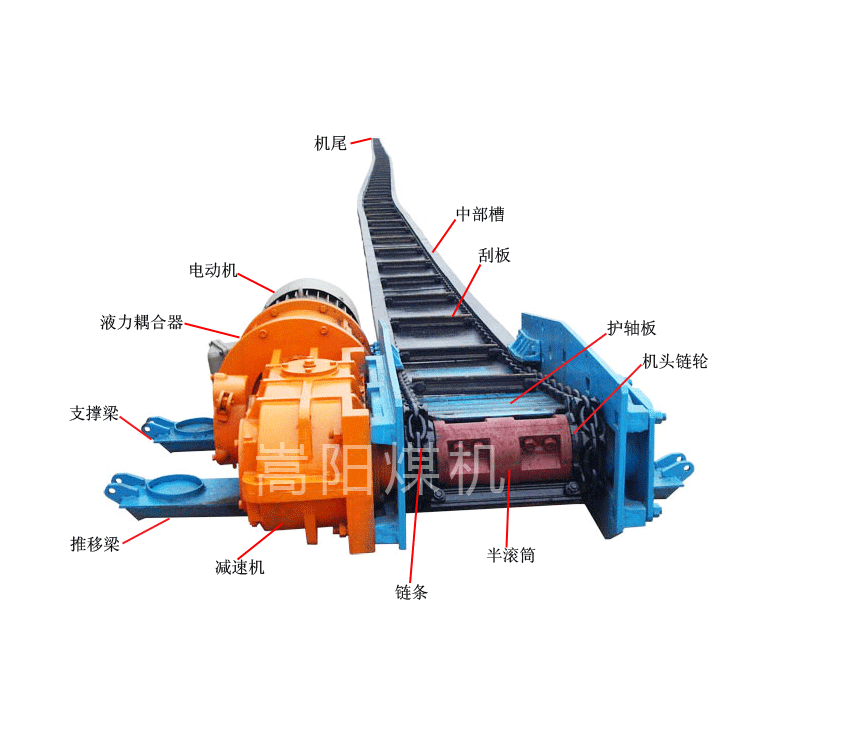

1、總體結構：本產品主要由傳動部、推移梁、過渡槽、中部槽、刮板鏈、機尾、左右擋板等部件組成。

2、主要部件結構及工作原理

傳動部：傳動部主要由電動機、減速器、鏈輪、機頭架、舌板、盲軸、緊鏈器等部件組成，聯結罩將電動機、減速器連成一個整體，動力通過減速器傳遞至鏈輪，鏈輪帶動刮板構成封閉式無極傳動鏈，從而起到運輸煤炭的作用。

3、減速器：減速器為三級圓錐圓柱齒輪傳動，傳動功率40kw，傳動比24.564。為保證軸承正常運轉，應對軸承的軸向游隙進行適當調整：第一軸為 0.04--0.1;第二軸為0.08—0.15;第三軸為0.07—0.15;第四軸為0.2—0.4，圓弧傘齒輪的軸向位置也應適當調整，以保證合理的嚙合側隙和接觸斑點，其嚙合側隙不小于0.17mm，接觸斑點沿齒長和齒高方向不少于50%。第一軸軸向游隙可通過調整螺母進行調整，第二、三、四軸軸向游隙用調整墊進行調整。

4、鏈輪：鏈輪半滾筒組成一體，為刮板鏈傳遞動力。

5、機頭架：機頭架由側板、底板等零件組焊而成，其側面分別用以固定減速器和盲軸總成，尾端與過渡槽連接。

6、盲軸：盲軸由軸承座、盲軸等零件組成，其主要作用是支撐鏈輪。

7、緊鏈器：緊鏈器由偏心輪、外殼、閘帶、制動輪等零件組成，通過閘帶抱緊制動輪實現制動，并與緊鏈掛鉤配合使用，起到張緊刮板鏈的作用。

8、過渡槽：過渡槽由槽幫鋼和中板組焊而成，是機頭架和中部槽的過渡連接裝置。

9、中部槽：中部槽是刮板輸送機的重要組成部分，由槽幫鋼、中板、連接銷組焊而成，中部槽與中部槽之間通過連接銷實現縱向連接。

10、刮板鏈：刮板鏈由圓環鏈、刮板、連接環、螺栓組裝而成，刮板材料為軋制型鋼，帶有斜面的一側與中部槽中板接觸，起到刮煤作用，連接環凸起部分起導向作用。

11、機尾：機尾由機尾架和機尾軸組裝而成，是刮板鏈回轉的導向機構。亦可采用雙驅動方式即機頭、機尾均為傳動部，可使整機鋪設長度增到160m。

注：采用雙驅動方式時只能共用一套電控裝置，先將首尾傳動部調至轉向一致后方可開機，否則，將造成拉斷刮板鏈或損壞傳動部等事故發生。

12、左右擋板：刮板輸送機出廠時一般不配置左右擋板，若用戶需要可特殊定貨。

刮板輸送機的工作原理

將敞開的槽體，作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上(組成刮板鏈)，作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著槽體移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。

嵩陽煤機，30年專注生產礦用輸送機，2600家礦山的好伙伴，歡迎新老客戶前來考察指導。

技術參數 /   TECHNICAL PARAMETERS

注：可根據用戶要求設計制作刮板輸送機
