井下SGB系列刮板輸送機

產品分類：煤礦井下用輸送機

煤礦井下SGB邊雙鏈系列刮板輸送機是用刮板鏈牽引，在槽內運送散料的輸送機。其他名稱：溜子；電溜子；刮板輸送機是煤礦、化學礦山、金屬礦山及電廠等用來輸送物料的重要運輸工具。它是由中部槽、鏈條、刮板及牽引系統組成。其中，中部槽是刮板輸送機的主要部分，鋼制的中部槽已有近百年的歷史。

訂購熱線：400-6866-396

煤礦井下SGB邊雙鏈系列刮板輸送機產品展示 / PRODUCT EXHIBITION

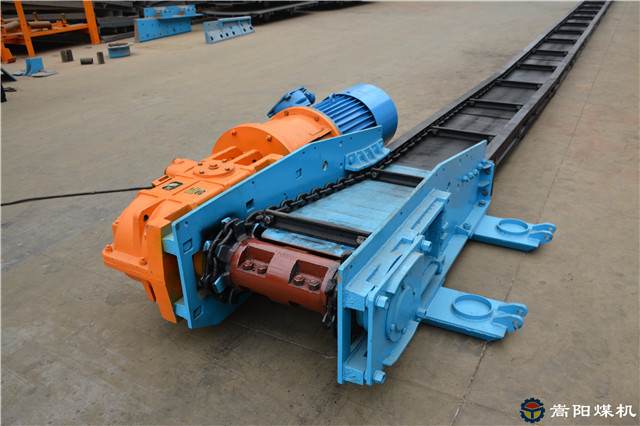

煤礦井下SGB邊雙鏈系列刮板輸送機

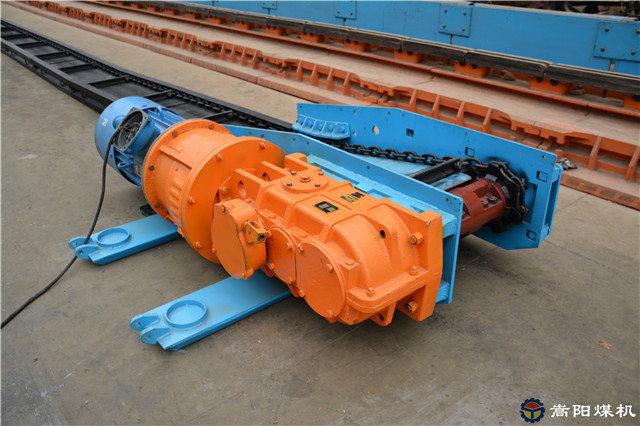

井下SGB邊雙鏈刮板機

煤礦井下邊雙鏈刮板輸送機

煤礦井下SGB邊雙鏈系列刮板輸送機產品用途 / PRODUCT APPLICATION

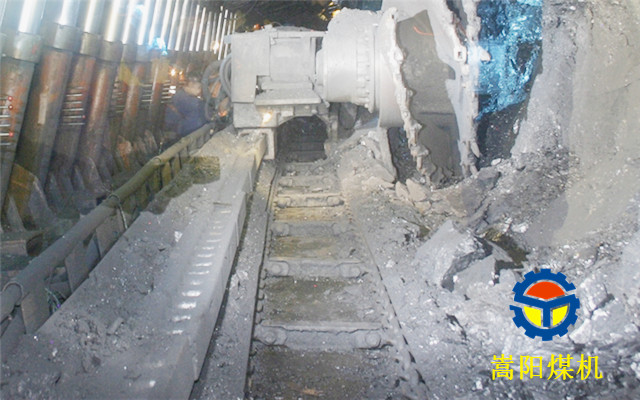

煤礦井下SGB邊雙鏈系列刮板輸送機主要用于煤礦薄煤層或極薄煤層、中厚或厚煤層和緩傾斜煤層炮采、普采、高檔普采、綜采綜放等工作面輸送煤炭，也可用于掘進巷道運輸和順槽運輸，配套采煤機時，刮板輸送機中部槽也是采煤機的行走軌道。刮板輸送機是由刮板鏈牽引，在槽內運送散料的輸送機。刮板輸送機又稱：溜子；電溜子；刮板輸送機廣泛應用于冶金、煤礦、礦山、建材、電力、化工、水泥、港口、碼頭、洗煤廠等行業，是用來輸送物料的重要運輸工具。它是由中部槽、鏈條、刮板及牽引系統組成。

適用于不同條件的采煤工作面，能與各型采煤機和液壓支架相配套使用，完成工作面落煤、裝煤、輸煤、推溜、移架的綜合機械化。

刮板輸送機具有性能可靠、運輸力強、傳動平穩、適用性強、可彎曲、易于維護等特點。

設備用途

型號分類 / MODEL CLASSIFICATION

執行標準：MT/T105-2006《刮板輸送機通用技術條件》軋制槽幫和冷壓槽幫的刮板輸送機型號編制方法如下：

輕型刮板輸送機

鑄造槽幫刮板輸送機型號編制方法如下：

按刮板鏈形式可分為：中單、中雙、邊雙、準邊雙鏈四種形式;

按輸送能力及電機功率可分為：輕型(單電機P<75kw)、中型(單電機75≤p≤160kw)、重型(單電機200≤p≤400kw)及超重型(單電p>400KW);

按應用場所可分為：煤礦井下用輸送機、煤礦井上用輸送機、非煤礦山用輸送機;

按卸載形式可分為：端卸式、側卸式;

按中部槽結構可分為：開底式、封底式;

按驅動電機形式可分為：單速電動機驅動型式、雙速電動機驅動型式。

刮板輸送機裝機功率：5.5kw-320kw，槽寬：280mm-764mm，輸送量：30-700t/h。

煤礦井下SGB邊雙鏈系列刮板輸送機使用環境條件 / ENVIRONMENTAL CONDITIONS

● 環境溫度在-10°C～+40°C之間。

● 無破環絕緣的氣體或蒸汽的環境中。

● 有甲烷和空氣混合物、煤塵等爆炸性氣體的環境。

● 海拔高度在2000米以下。

● 無長期連續滴水的地方。

煤礦井下SGB邊雙鏈系列刮板輸送機工作原理 / OPERATIONAL PRINCIPLE

刮板輸送機的工作原理是將敞開的溜槽作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上（組成刮板鏈），作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著溜槽移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。

煤礦井下SGB邊雙鏈系列刮板輸送機技術參數 / TECHNICAL PARAMETERS

型號	設計長度	輸送量(t/h)	鏈速(m/s)	裝機功率	圓環鏈規格	中部槽規格
SGD40/5.5V	40	40	0.5	5.5	板式鏈	2000×237×330
SGD280/7.5	40	30	0.63	7.5	10×40-B	1200×280×125
SGD280/11	60	30	0.63	11	10×40-B	1200×280×125
SGD320/17B	80	40	0.59	17	14×50-B	1200×320×150
SGD320/18.5	80	40	0.59	18.5	14×50-B	1200×320×150
SGD320/22	100	40	0.59	22	14×50-B	1200×320×150
SGD420/22	80	60	0.66	22	14×50-C	1200×420×150
SGD420/30	100	80	0.66	30	18×64-B	1200×420×150
SGB320/18.5	80	40	0.59	18.5	14×50-B	1200×320×150
SGB420/22	80	80	0.88	22	14×50-B	1200×420×150
SGB420/30	100	80	0.88	30	14×50-B	1200×420×150
SGB520/30	100	100	0.88	30	14×50-B	1200×520×150
SGB420/40X	100	100	0.86	40	18×64-B	1500×420×180
SGB520/40	100	120	0.86	40	18×64-B	1500×520×180
SGB620/40T	100	150	0.86	40	18×64-B	1500×620×180
SGB620/80T	160	150	0.86	2×40	18×64-C	1500×620×180
SGB630/150C	200	250	0.86	2×75	18×64-C	1500×630×190
SGB630/180	150	400	0.92	2×90	22×86-C	1500×630×222
SGD630/180	150	400	0.92	2×90	26×92-C	1500×630×222
SGD630/220	150	400	1.07	2×110	26×92-C	1500×630×222
SGB630/220	150	450	1.0	2×110	22×86-C	1500×630×222
SGZ630/220	150	450	1.0	2×110	22×86-C	1500×630×222
SGZ630/264	200	450	0.95	2×132	22×86-C	1500×630×222
SGZ730/220	180	500	1.0	2×110	22×86-C	1500×730×222
SGZ730/264	200	500	1.12	2×132	22×86-C	1500×730×222
SGZ730/320	200	700	0.95	2×160	26×92-C	1500×730×275(鑄焊)
SGB764/264	150	600	1.12	2×132	22×86-C	1500×764×222
SGZ764/264	150	600	0.95	2×132	26×92-C	1500×764×222
SGZ764/320D	200	700	0.95	2×160	26×92-C	1500×764×300(鑄焊)

注：可根據用戶要求設計制作煤礦井下SGB邊雙鏈系列刮板輸送機

1嵩陽煤機技術團隊

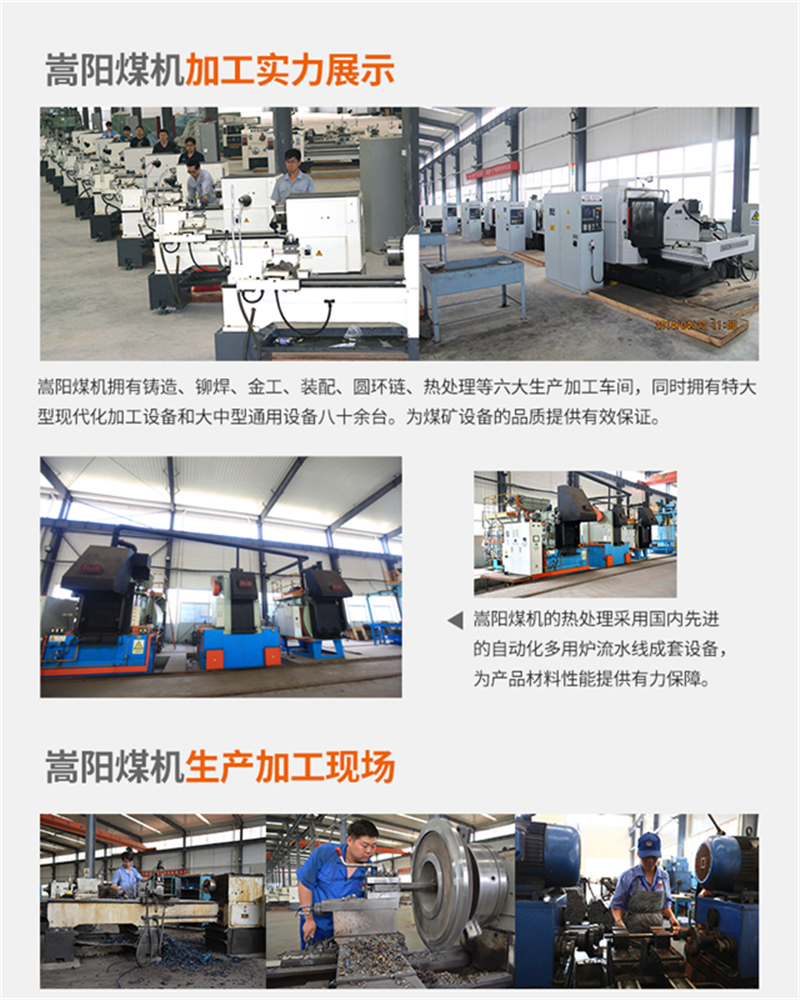

嵩陽煤機加工實力展示
