皮帶輸送機丨強力膠帶機驅動改造技術協議丨主要技術要求：

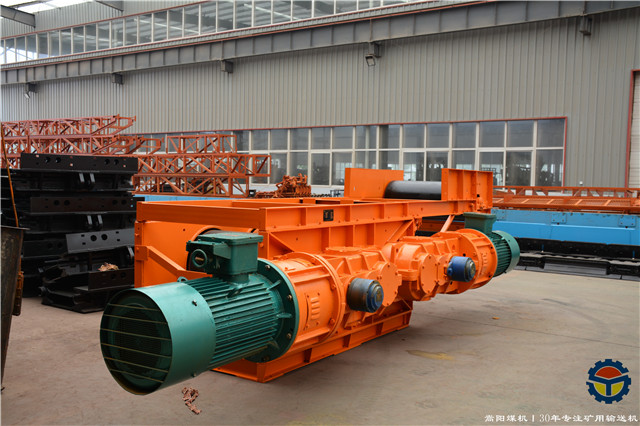

1、要求膠帶機拖動結構形式為：饋電開關+變頻器+電動機+液力偶合器+電液推桿抱閘+減速器+柱銷聯軸器+主滾筒+ST2000鋼絲繩芯抗撕裂阻燃膠帶。并將驅動置于上部的拖動型式。

2、考慮緊湊和整體性，滾筒機架采用H型鋼按三角機架設計，具有足夠的剛度和強度，且基礎底梁盤要有外伸以支撐減速機、電機等底盤安裝連接部分，連接采用高強度螺栓連接，增加機頭整體性，能在巷道底板變形時同步位移和傾斜。

3、地基采用混凝土二次澆灌固定，最大不可拆卸件外形尺寸不許大于1.2m×1.6m×4.4m，以便下井及井下運輸。要求主要機架要采用拋光打膩?zhàn)訃娖峁に嚒?/span>

4、滾筒組采用鑄焊結構，軸與輪轂采用脹套聯接，并適用于重載連續工作制。滾筒組應有足夠的剛度和強度，滿足最大許用張力許用扭矩要求，并具有較大的安全系數。滾筒筒體使用的軸承及金屬材料的化學成分和機械性能應符合相應的國家標準，軸承選用洛軸的優質產品。

5、變頻器具有旁路工頻啟動功能。具備遠方遙測、遙信、遙調、遙控功能。產品進行電磁兼容測試，具有國家標準電磁兼容測試合格報告，不能對現有礦井監控系統產生干擾現象，并在供貨時提供電磁兼容測試報告。能夠根據負載情況自動優化勵磁電流，實現自動節能運行功能。

6、變頻器的控制方式為增強型VVVF控制＋SVPWM調制方法。能夠配合原有的驅動裝置，實現三機聯動自動負載平衡，根據負載自動調整三電機輸出頻率。具有瓦斯電閉鎖、制動器開閉閉鎖電路，具有漏電閉鎖及絕緣電阻值顯示及上、下限頻率設定，頻率跳躍運行，反轉運行限制，轉差頻率補償，自動穩壓運行等功能。

7、變頻器的隔爆門上要設置大屏漢顯信息屏，主電路合閘指示，控制電路合閘指示，直流電壓，輸出頻率，電機電流，控制器故障指示，欠壓指示，過載指示等功能。

8、變頻器采用三電平主電路結構，降低輸出電壓的諧波，減小對電機的干擾。主回路電容使用薄膜電容。具有短路，過載，輸入過壓、欠壓，功率模塊故障保護，功率模塊過熱保護，缺相等完善的硬件和軟件保護措施等。

9、變頻器要求具有電量計量考核功能。最大不可拆缷尺寸不大于1.2m×1.6m×4m，滿足罐籠下井運輸要求。

10、變頻器采用平移式快開門結構。采用智能的模塊化設計，方便安裝調試。采用自然風冷方式。

11、變頻器具有標準通訊協議的RS485通訊接口Modbus通訊協議，提供點表、開放通訊協議，并負責配合礦方接入自動化系統。

12、減速器必須滿足128KN.m及以上正常拖動機械功率和熱功率工作要求，并滿足原膠帶輸送機的各種技術要求。

13、減速器必須按照標準進行防腐處理。關鍵齒輪軸/齒輪材料與精度要求：18CrNiMo7-6 DIN6級以上。軸承采用SKF廠家的優質產品。

14、減速器具備油溫檢測和軸承測溫裝置。

15、電機軸伸端和非軸伸端軸承分別安裝一套Pt100鉑熱電阻測溫裝置。電機定子繞組埋有WZPD型鉑熱電阻測溫裝置，每相不少于兩只，有備有用。電機須配置溫度顯示器，能顯示電機線圈及軸伸和非軸伸端軸承溫度，并設計有數據上傳接口和出線裝置。

16、電機備有防冷凝空間加熱器（電壓Ac127V）。

17、電液推桿抱閘裝置配套有到位開關（滿足突出礦井使用要求），能夠輸出開關量（開到位、關到位）信號，滿足礦井自動化工作需要。

18、柱銷聯軸器外形要光滑、平整、不得有麻點，內部不得有雜質、氣泡、裂紋等缺陷。聯軸器間相對安裝不少于二個位置，應裝拆方便。結合面涂油漆或進行其他防銹處理。

19、柱銷聯軸器必須進行靜扭矩試驗和機械平衡試驗，且平衡精度不低于G16，并在供貨時一并提供試驗檢測報告。

20、液力偶合器腔內的構件須有防腐蝕、防銹蝕措施。并具有防爆片和易熔塞。并在供貨時一并提供液力偶合器靜平衡試驗報告。

三、其它要求：

1、產品質保期不少于一年，質保期內正常使用發生的質量問題由乙方負責免費維修或更換。質保期外出現故障，乙方以成本價進行維修或提供配件。

2、已方對其選用的配套產品如電機、變頻器等電氣裝置及滾筒等必須符合《煤礦安全規程》有關要求，且屬煤安認證目錄內產品，均要有有效的礦用產品煤安證號、證書，在供貨時一并向礦方提供。

3、滾筒包膠材料在供貨時要提供檢測合格報告；滾筒在供貨時要提供無損探傷檢測報告。

4、本技術條件是最低限度的技術要求，并未對一切技術細節做出規定，也未充分引述有關標準和規范的條文。已方應提供符合現行國家和煤炭行業標準的產品。

5、乙方必須滿足投標書中的所有承諾或保證。
