DSJ120可伸縮帶式輸送機設計方案|嵩陽煤機

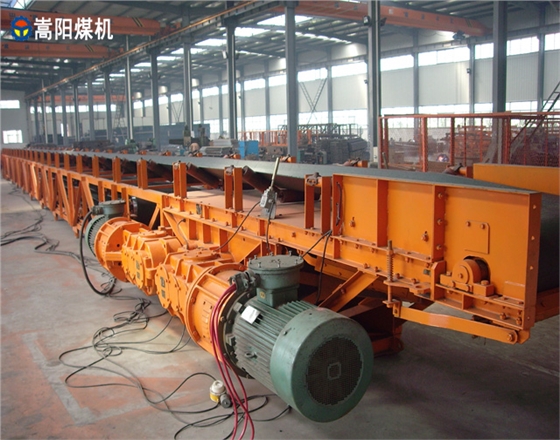

DSJ120/180/2×200可伸縮帶式輸送機，機頭傳動裝置由傳動滾筒、電機、減速機、帶制動輪彈性套聯軸器、液力推桿制動器、傳動機架、卸載機架、頭部清掃器等組成。
2、運輸能力為1800t/h，帶寬1200mm，帶速2.5m/s。儲帶長度100m。
3、設備必須有合法的MA標志、產品合格證和生產許可證等；電氣設備除具有以上證件外還必須具有防爆合格證。
4、選用防爆電機，型號為YB2-355S2-4，功率為2*200kw，電壓為660/1140V，轉速為1470r/min。
5、采用垂直軸、硬齒面進口減速機（FLANDER）；產品型號B3SH11+F,速比i=25；制動器選用型號BYWZ5-400/121。
6、傳動滾筒、卸載滾筒和改向滾筒均采用焊接結構。其中，傳動滾筒采用φ830mm*1400型，菱形鑄膠，進口軸承；機尾滾筒采用Φ630*1400型，進口軸承。
7、卸載機架由卸載滾筒、重錘清掃器、犁式清掃器、卸載架等組成。卸載滾筒為Φ824*1400型，安裝的軸線位置可調節，以調正膠帶在機頭部的跑偏。
8、液力推桿電機電壓為660V。
9、儲帶裝置包括儲帶轉向架、儲帶倉架、改向滾筒、 托輥小車、游動小車等。支撐小車由下托輥、車架和滾輪等組成。支撐小車應基本上等距離的分布在張緊車和儲帶轉向架之間。
